Ключевые компоненты трубопроводной арматуры

Клапаны, Запорная арматура и Регулирующая арматура - основа эффективности и безопасности системы

Трубопроводная арматура является неотъемлемой частью сложных систем трубопроводного транспорта, выполняя важные функции в поддержании и регулировании потока различных сред внутри трубопроводов. Ключевыми компонентами трубопроводной арматуры являются клапаны, запорная арматура и регулирующая арматура, каждый из которых играет свою особую роль в обеспечении эффективного и безопасного функционирования систем.

В данной статье мы вместе с экспертами из ООО "Динамика"(https://dinamika56.ru/) рассмотрим ключевые компоненты трубопроводной арматуры - клапаны, запорную арматуру и регулирующую арматуру - и их основные функции в системах трубопроводного транспорта. Благодаря разнообразию и функциональности клапанов, запорной и регулирующей арматуры трубопроводная инфраструктура способна обеспечивать надежную транспортировку различных сред, от нефти и газа до воды и химических растворов.

Клапаны

Клапаны являются одним из ключевых компонентов трубопроводной арматуры и представляют собой устройства, используемые для контроля и регулирования потока внутри трубопроводов. Они обеспечивают возможность полного или частичного перекрытия потока, а также изменение его направления и скорости. Существует большое количество различных типов клапанов, каждый из которых имеет свои уникальные характеристики и применение. Некоторые из наиболее распространенных типов клапанов включают шаровые клапаны, дисковые клапаны, затворные клапаны, затворы с ножом, игольчатые клапаны и многие другие.

Клапаны выполняют ряд важных функций и задач в системах трубопроводов:

  1. Регулирование потока: Клапаны позволяют контролировать и регулировать объем, скорость и направление потока в трубопроводах, что позволяет адаптировать работу системы к изменяющимся условиям и требованиям.
  2. Закрытие и открытие потока: Клапаны обеспечивают возможность полного или частичного перекрытия потока, позволяя контролировать начало и прекращение потока в системе.
  3. Предотвращение обратного потока: Клапаны могут быть использованы для предотвращения обратного потока, что является важным фактором безопасности и предотвращает возможные повреждения и аварии в системе.
  4. Управление давлением: Клапаны могут регулировать давление внутри трубопроводов, обеспечивая стабильность и безопасность работы системы.
  5. Изоляция участков: Клапаны могут быть использованы для изоляции определенных участков трубопровода, позволяя проводить ремонтные работы или обслуживание без прерывания работы всей системы.

Запорная арматура

Запорная арматура представляет собой важный компонент трубопроводной арматуры, который используется для контроля и перекрытия потока внутри трубопроводов. Она играет роль в обеспечении безопасности и эффективности работы системы, позволяя полностью прекращать поток или изменять его направление. Запорная арматура выполняет функцию закрытия и открытия трубопроводов, предотвращения обратного потока и утечек, а также обеспечения возможности проведения ремонтных и обслуживающих работ.

Основные типы запорной арматуры

Существует несколько типов запорной арматуры, каждый из которых предназначен для конкретных условий эксплуатации и требований системы:

  1. Задвижки (шлюзовые клапаны): Задвижки представляют собой прямоходящие устройства, состоящие из пластин, которые движутся вдоль направления потока для открытия и закрытия трубопровода. Они обеспечивают полное перекрытие потока и широко используются для прекращения потока при проведении ремонтных работ.
  2. Затворные клапаны: Затворные клапаны имеют плоский или конический диск, который поднимается или опускается для регулирования потока. Они обеспечивают возможность полного или частичного перекрытия потока и широко применяются в системах с большим давлением и высокой производительностью.
  3. Клиновидные задвижки: Клиновидные задвижки имеют клиновидную форму, позволяющую им надежно и герметично закрывать трубопроводы. Они широко используются в системах, требующих полного перекрытия потока и защиты от обратного потока.
  4. Шаровые клапаны: Шаровые клапаны имеют сферическую форму с отверстием внутри, которое контролирует поток. Они обеспечивают быстрое и надежное открытие и закрытие потока и широко используются в системах с высоким давлением.

Задачи и функции запорной арматуры

Запорная арматура выполняет несколько важных задач и функций в системах трубопроводов:

  1. Закрытие и открытие потока: Основная задача запорной арматуры заключается в возможности полного прекращения или открытия потока в трубопроводах. Это позволяет проводить ремонтные работы, замену оборудования или обслуживание без прерывания работы всей системы.
  2. Предотвращение обратного потока: Запорная арматура предотвращает обратный поток в системе, что защищает ее от возможного повреждения, утечек и нежелательных смешений различных сред.
  3. Управление потоком: Запорная арматура позволяет регулировать и контролировать поток внутри трубопроводов, что особенно важно в системах, где требуется точное и стабильное регулирование потока.
  4. Обеспечение безопасности: Запорная арматура играет важную роль в обеспечении безопасности работы системы. Она позволяет оперативно прекратить поток в случае аварийных ситуаций, что способствует предотвращению чрезвычайных ситуаций и минимизации рисков.

Регулирующая арматура

Регулирующая арматура представляет собой компонент трубопроводной арматуры, который используется для регулирования и контроля потока и давления в системах трубопроводов. Ее основная роль заключается в обеспечении точного и стабильного регулирования параметров потока, чтобы адаптировать работу системы к требованиям процессов и обеспечить оптимальную производительность.

Типы регулирующей арматуры и их характеристики

Существует несколько типов регулирующей арматуры, каждый из которых имеет свои характеристики и применение в зависимости от требований системы:

  1. Регулирующие клапаны: Регулирующие клапаны используются для точного регулирования потока, давления или уровня в системе. Они обеспечивают возможность изменения открытия или закрытия клапана для регулирования потока с высокой точностью.
  2. Дроссельные устройства: Дроссельные устройства позволяют изменять сечение прохода в трубопроводе, что влияет на скорость и объем потока. Они обеспечивают градуированное регулирование потока в широком диапазоне значений.
  3. Регулирующие вентили: Регулирующие вентили имеют специальные конструктивные особенности, позволяющие точно регулировать поток и давление. Они широко используются в системах, где требуется высокая точность и стабильность регулирования.
  4. Приводы и регуляторы: Приводы и регуляторы являются автоматизированными устройствами, которые позволяют удаленно или автоматически контролировать и настраивать параметры регулирующей арматуры. Они обеспечивают высокую точность и управляемость процесса регулирования.

Регулирующая арматура играет критическую роль в системах трубопроводов, особенно в процессах, требующих точного контроля потока и давления. Ее применение позволяет достичь следующих преимуществ:

  1. Увеличение эффективности процессов: Регулирующая арматура позволяет оптимизировать поток и давление, что способствует повышению эффективности процессов и улучшению их результатов.
  2. Обеспечение стабильности и надежности: Регулирующая арматура обеспечивает стабильность параметров потока и давления, что важно для предотвращения аварийных ситуаций и обеспечения надежной работы системы.
  3. Повышение безопасности: Регулирующая арматура позволяет контролировать и ограничивать поток и давление в системе, что способствует обеспечению безопасности работы и предотвращению повреждений оборудования и трубопроводов.
  4. Адаптация к изменяющимся условиям: Регулирующая арматура позволяет адаптировать работу системы к изменяющимся условиям, таким как изменения в расходе среды или давлении, что способствует гибкости и эффективности работы системы.

Преимущества и недостатки

Использование клапанов, запорной и регулирующей арматуры в трубопроводных системах предоставляет ряд значительных преимуществ:

  1. Контроль и регулирование потока: Клапаны и регулирующая арматура позволяют точно контролировать и регулировать поток внутри трубопроводов, обеспечивая необходимую производительность и эффективность системы.
  2. Безопасность и надежность: Запорная арматура играет важную роль в обеспечении безопасности системы, позволяя полностью прекратить поток или предотвращать обратный поток. Клапаны и регулирующая арматура также способствуют стабильности и надежности работы системы.
  3. Гибкость и адаптивность: Компоненты трубопроводной арматуры предоставляют возможность гибкой настройки и регулирования параметров потока и давления, что позволяет системе адаптироваться к изменяющимся условиям и требованиям процесса.
  4. Экономическая эффективность: Правильно выбранные и установленные клапаны и регулирующая арматура позволяют оптимизировать потоки и процессы, что приводит к сокращению энергопотребления, повышению производительности и снижению операционных расходов.

Однако, помимо преимуществ, использование трубопроводной арматуры также влечет за собой и проблемы, которые необходимо учитывать:

  1. Выбор правильного типа и характеристик: Неправильный выбор клапанов или регулирующей арматуры может привести к несоответствию требованиям системы, низкой эффективности или даже аварийным ситуациям. Необходимо учитывать параметры потока, давление, температуру и химические свойства среды при выборе компонентов.
  2. Установка и настройка: Неправильная установка или неправильная настройка компонентов трубопроводной арматуры может привести к утечкам, плохой работе или повреждению оборудования. Необходимо обеспечить правильную установку и настройку компонентов в соответствии с инструкциями производителя и техническими требованиями.
  3. Обслуживание и техническое обслуживание: Компоненты трубопроводной арматуры требуют регулярного технического обслуживания и проверки состояния, чтобы гарантировать их надежную работу. Необходимо проводить проверки, смазку, замену изношенных деталей и ремонт в соответствии с рекомендациями производителя.

Решение данных проблем требует хорошего понимания требований и условий эксплуатации системы, а также экспертизы в выборе, установке и обслуживании компонентов трубопроводной арматуры. Правильное проектирование, выбор и эксплуатация компонентов позволят достичь максимальной эффективности, надежности и безопасности работы системы трубопроводного транспорта.

Перспективы

В области клапанов, запорной и регулирующей арматуры наблюдаются инновационные разработки и активное внедрение новых технологий. Некоторые из них включают:

  1. Использование смарт-технологий: Современные клапаны и регулирующая арматура все чаще оснащаются смарт-технологиями, такими как датчики, системы удаленного мониторинга и управления. Это позволяет операторам системы получать реально временную информацию о состоянии и работе арматуры, а также проводить удаленную настройку и контроль.
  2. Разработка энергоэффективных решений: Одной из тенденций в разработке арматуры является улучшение энергоэффективности. Применение инновационных материалов, сокращение гидравлических потерь и оптимизация геометрии клапанов позволяют снизить энергопотребление и повысить производительность системы.
  3. Развитие самодиагностики и предсказательного обслуживания: Интеграция технологий самодиагностики и предсказательного обслуживания позволяет автоматически мониторировать состояние арматуры, определять потенциальные проблемы и предупреждать о необходимости обслуживания или замены. Это способствует более эффективному планированию технического обслуживания и сокращению простоев системы.

В будущем ожидаются следующие перспективы развития и тренды в области трубопроводной арматуры:

  1. Большая автоматизация и цифровизация: Продолжительное развитие смарт-технологий, автоматизация процессов и цифровизация систем трубопроводного транспорта приведут к увеличению использования автоматизированных и удаленно управляемых арматурных систем. Это обеспечит более точный и гибкий контроль потока и регулирование параметров в реальном времени.
  2. Развитие экологических и энергоэффективных решений: С учетом экологических требований и стремления к снижению энергопотребления ожидается развитие экологических и энергоэффективных решений в области трубопроводной арматуры. Это может включать применение новых материалов, оптимизацию дизайна, снижение гидравлических потерь и повышение эффективности работы.
  3. Расширение применения в секторе возобновляемых источников энергии: С увеличением доли возобновляемых источников энергии, таких как солнечная и ветровая энергия, предполагается расширение применения трубопроводной арматуры в соответствующих секторах. Это может включать разработку специальных компонентов, способных обеспечивать безопасное и эффективное регулирование потока таких энергетических сред.
  4. Интеграция с системами искусственного интеллекта и аналитики данных: Применение искусственного интеллекта и аналитики данных позволит более точное прогнозирование и оптимизацию работы систем трубопроводного транспорта. Автоматическое управление, анализ данных и оптимизация параметров потока и давления станут более точными и эффективными благодаря использованию таких технологий.

Трубопроводная арматура играет ключевую роль в эффективном функционировании систем трубопроводного транспорта. В данной статье мы рассмотрели определение, типы, принципы работы и функции каждого компонента. В целом, понимание и осознание важности клапанов, запорной и регулирующей арматуры в системах трубопроводного транспорта помогает обеспечить оптимальное функционирование, улучшить производительность и достичь безопасности в эксплуатации.

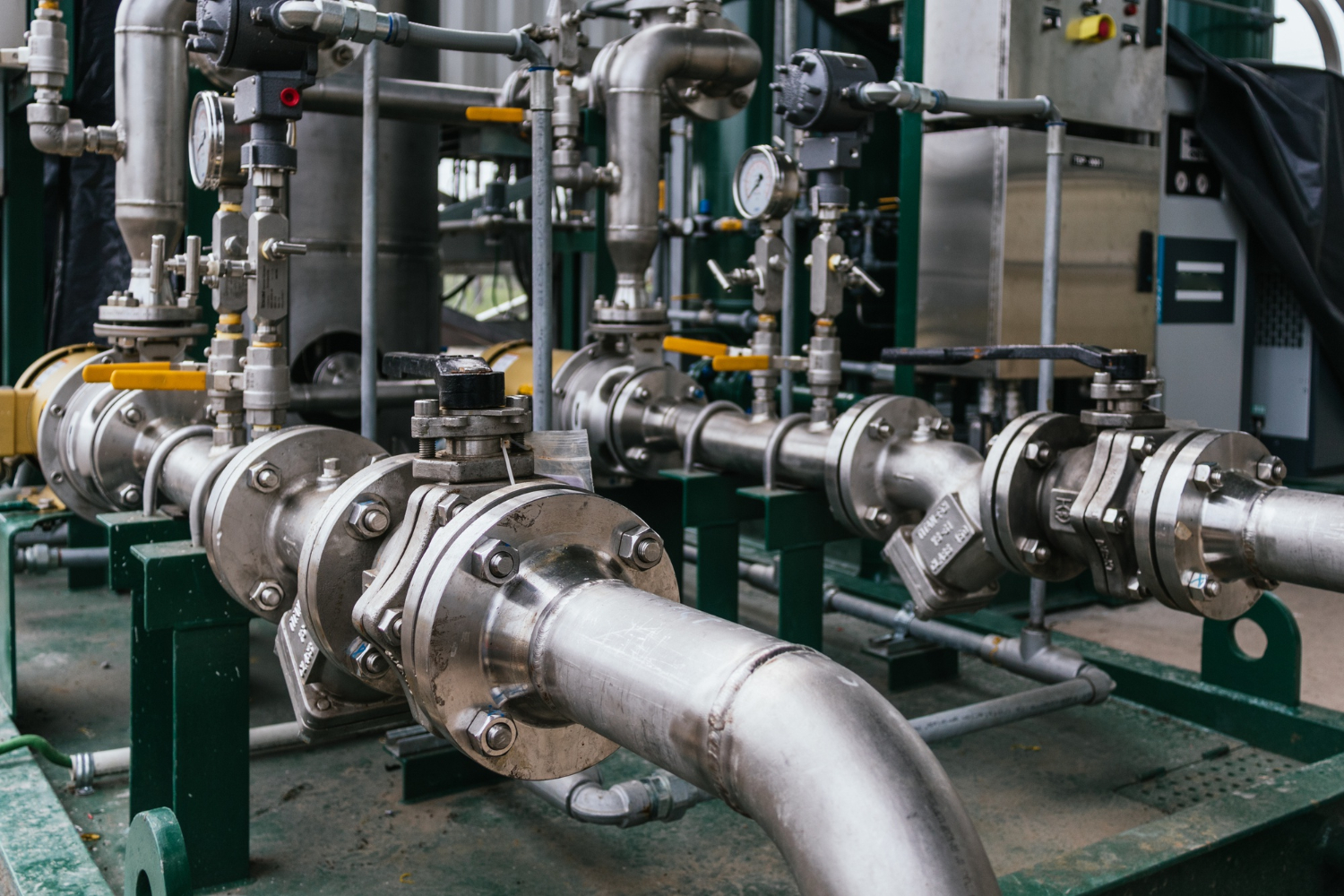

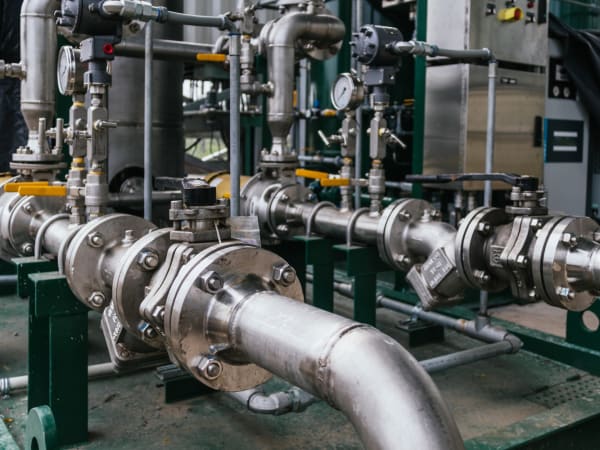

Фото: freepik.com
